Разработана альтернатива снятому с производства рельсу ОР-43

ПО «Гортехмаш-Заводы» предлагает изготовление и поставку модернизированных рельсовых и роликовых кругов собственной разработки для карьерных экскаваторов ЭШ 10/70, 11/70 и ЭКГ-15, которые заменяют использовавшийся ранее рельс ОР-43, СНЯТЫЙ С ПРОИЗВОДСТВА.

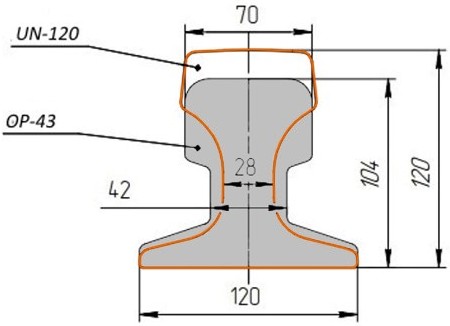

Рельс UN-120 для ЭШ 10/70, ЭШ 11/70

  • по механическим характеристикам превосходит ОР-43;

Механические свойства                                                                                  Табл.1



Рельс

Временное сопротивление σв, H/ мм2, не менее

Относительное удлинение %, не менее

Твердость поверхности катания головки, HB

ОР-43

830

6

248

UN-120

880

9

260

  • имеет отличия по размеру, не приводящие к снижению надежности данного узла;
  • поставляется с адаптирующим комплектом:
    Круг роликовый – 1 шт.;
    Круг рельсовый нижний  – 1 шт.;
    Круг рельсовый верхний – 1 шт.;
    Упор  – 8 шт.;
    Прокладка – 8 шт.;
    Болт М56 – 12 шт.;
    Кольцо – 1 шт.;
    Гайка М56-6Н.04 Г– 24 шт.

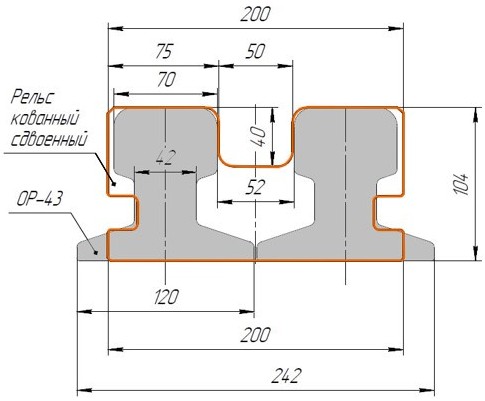

Рельс кованый сдвоенный для ЭКГ-15

  • частично повторяет профиль двух рельсов ОР-43;
  • по механическим характеристикам не уступает рельсу ОР-43;
  • использование указанного рельса не влечет изменений в конструкции экскаватора;
  • замена одного элемента опорно-поворотного устройства (верхнего рельса, роликового круга, нижнего рельса) не влечет необходимость замены других элементов.

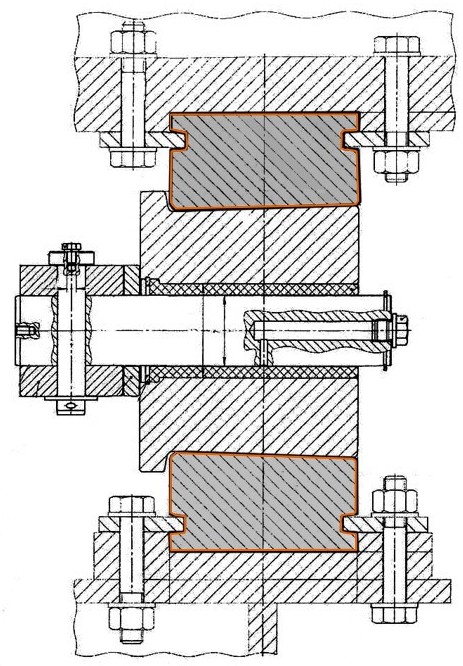

Рельс кованый трапециевидного профиля для ЭКГ-15

  • использование не влечет изменение в конструкции экскаватора;
  • по механическим характеристикам не уступает рельсу ОР-43;
  • пятно контакта пары «вал-шестерня-зуб. венец» увеличено, что значительно увеличивает ресурс данного узла.

Специалисты ПО «Гортехмаш-Заводы» готовы предоставить дополнительную информацию по вашему запросу любым удобным для вас способом (направление технико-коммерческого предложения, проведение презентации и т.д.)

ПО «Гортехмаш-Заводы» осуществляет производство и поставку запчастей к экскаваторам ЭКГ и ЭШ, буровым станкам СБШ, дробильно-размольному оборудованию, а также к прочим машинам и механизмам, использующимся в технологии горнодобывающих производств. Оказывает полный спектр услуг по проведению монтажей, диагностик, ремонтов и техническому обслуживанию тяжелой горной техники.
